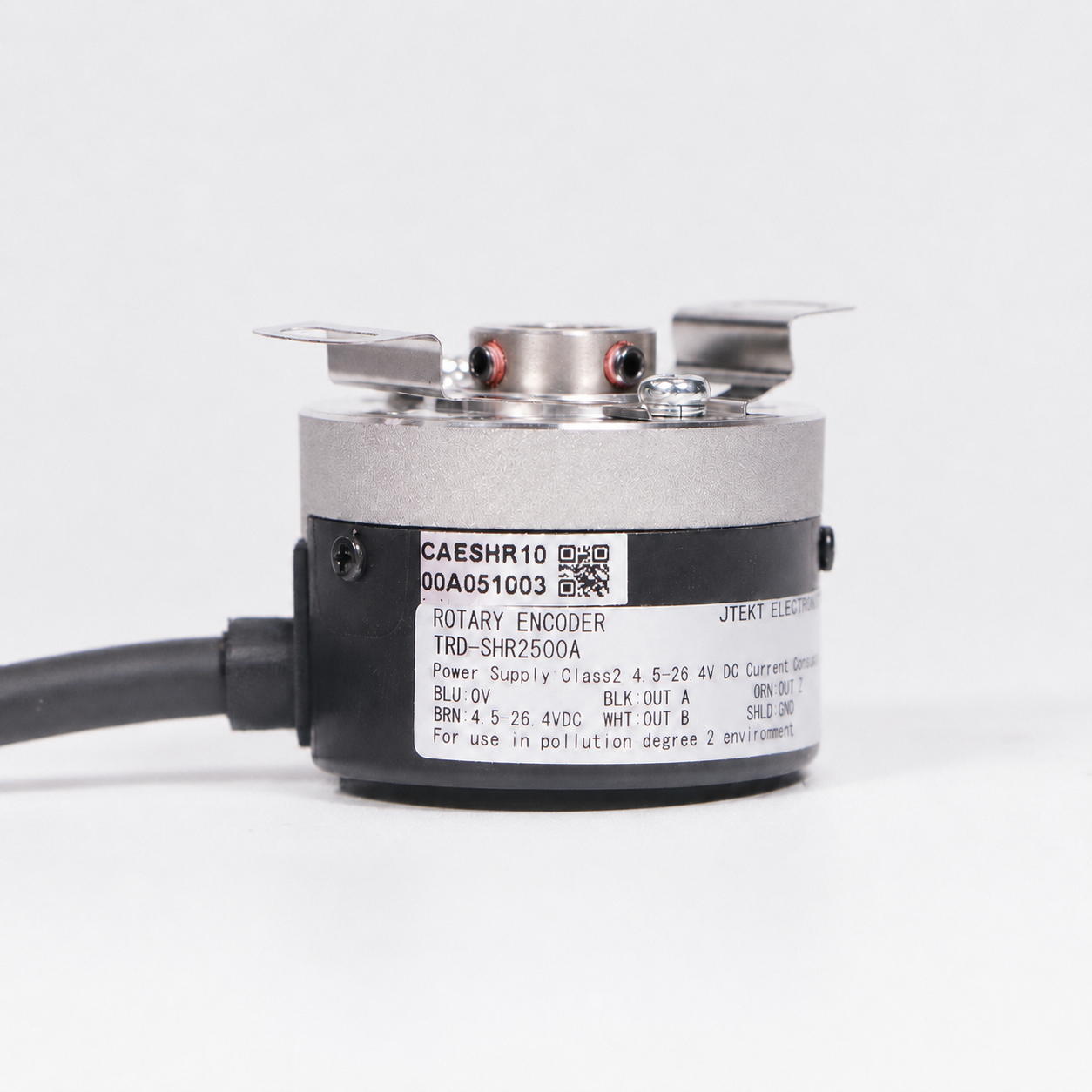

TRD-SHR2500A

ROTARY ENCODER

光學式旋轉編碼器

TRD-SHR2500A

共同規格

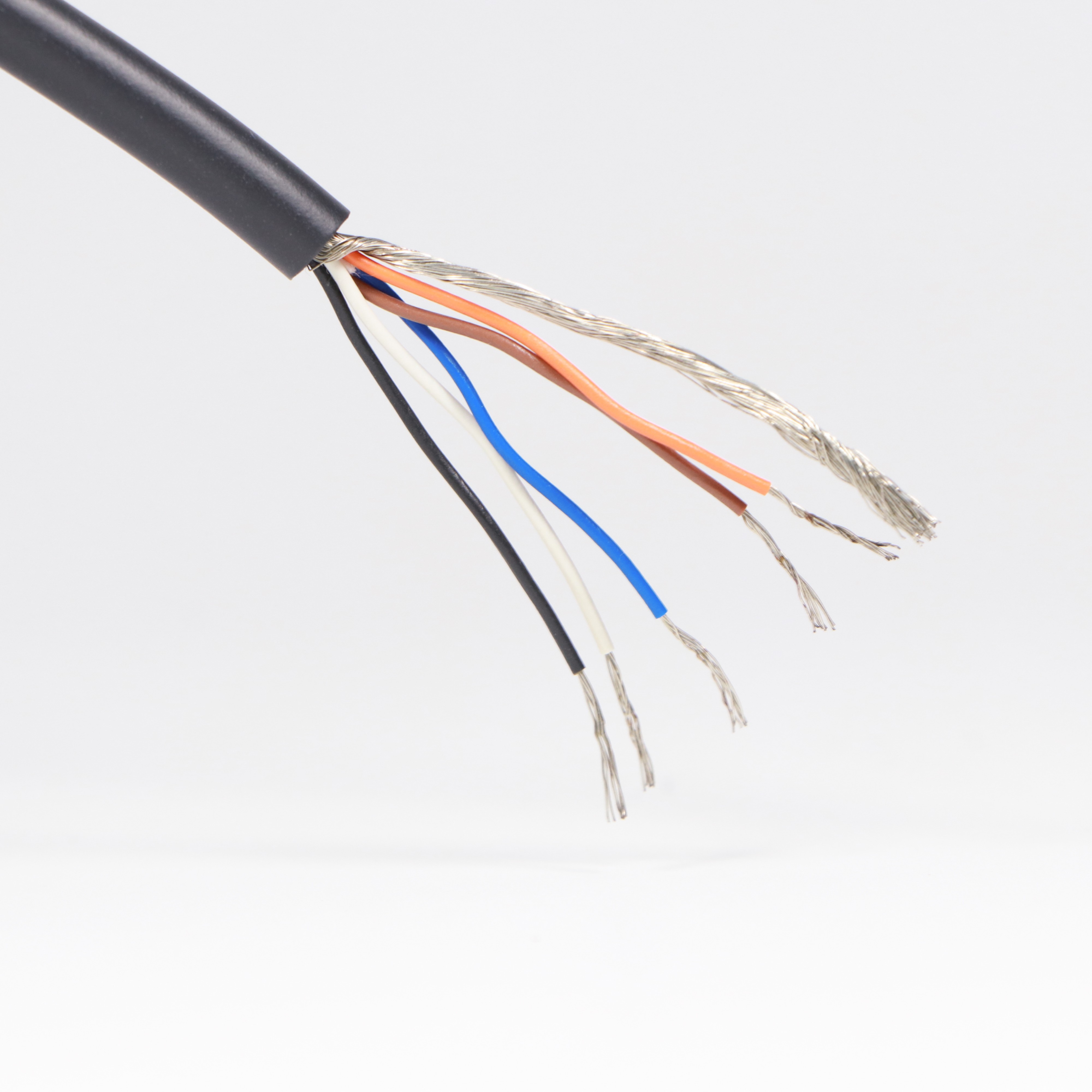

標準出線長度:1M
彈簧片孔距選擇:
0→Ø40 mm
5→Ø45 mm

選擇規格

NTD 3,320

產品介紹

薄型設計                    IP50防塵型

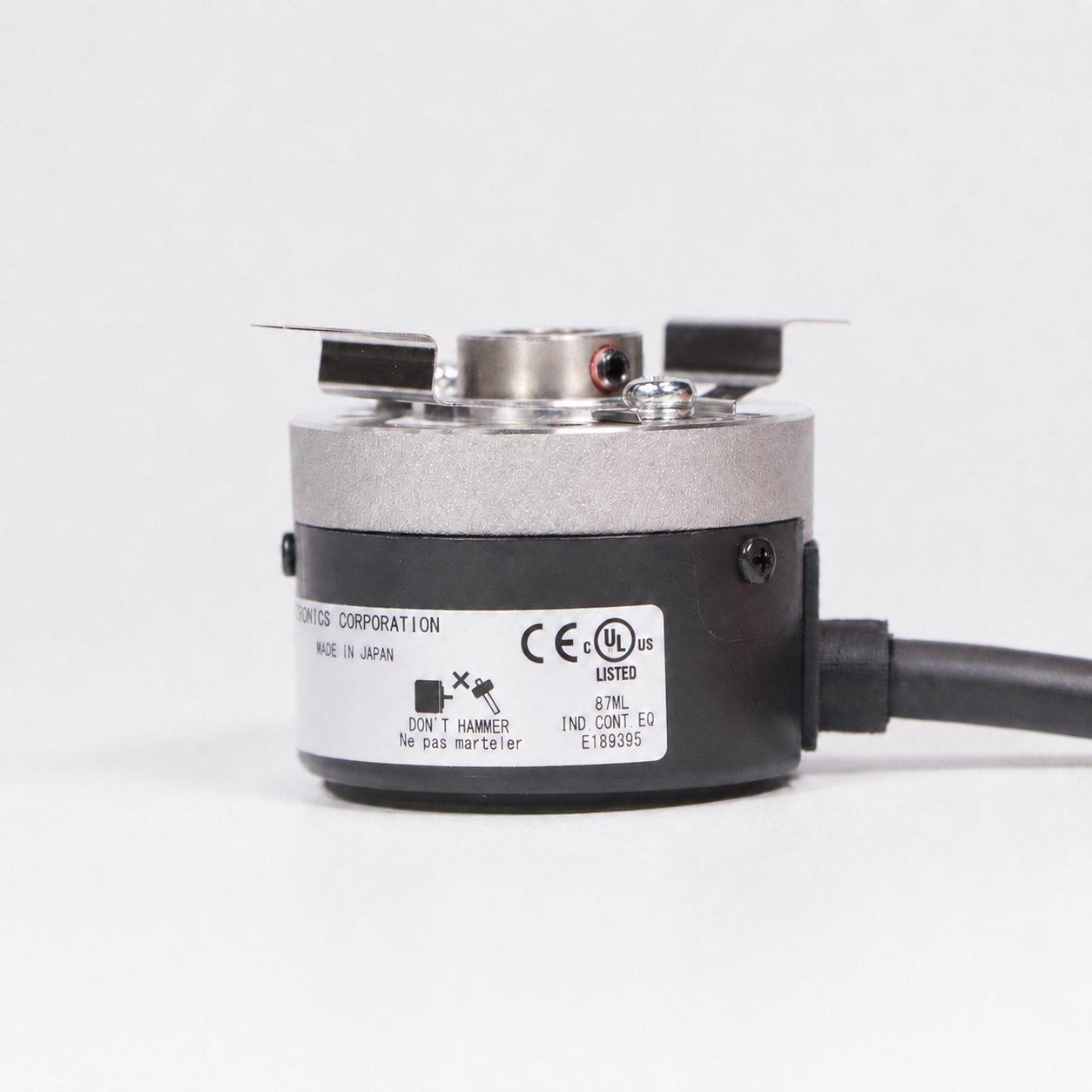

符合標準UL / CE     空心軸型

體積小且有3600P/R

多種輸出型態

支援孔距Ø30/Ø28

軸內徑:Ø8

使用溫度為-10~+80°C

外徑:Ø38/高度:26mm

彈簧片孔距:Ø45/Ø40



類型

增量型

額定電壓

A: DC 4.5~26.4V
C: DC 10.8~26.4V
DC 4.75~5.25V

輸出類型

A : NPN開集極
C : 圖騰柱

V : 線驅動

解析度

10、20、30、40、50、60
100、200、240、250、300、360
400、500、512、600、800、1000
1024、1200、2000、2400、2500、3600

軸類型

中空型

軸內徑

8mm

應答頻率

A: 200 KHZ
C: 100 KHZ
V: 200 KHZ

容許最高轉速

6000min-1

支援孔距

Ø30/Ø28

體積

外徑:Ø38
高度:26mm

IP等級

IP50

彈簧片孔距

Ø45/Ø40

C
