ROTARY ENCODER
光學式旋轉編碼器

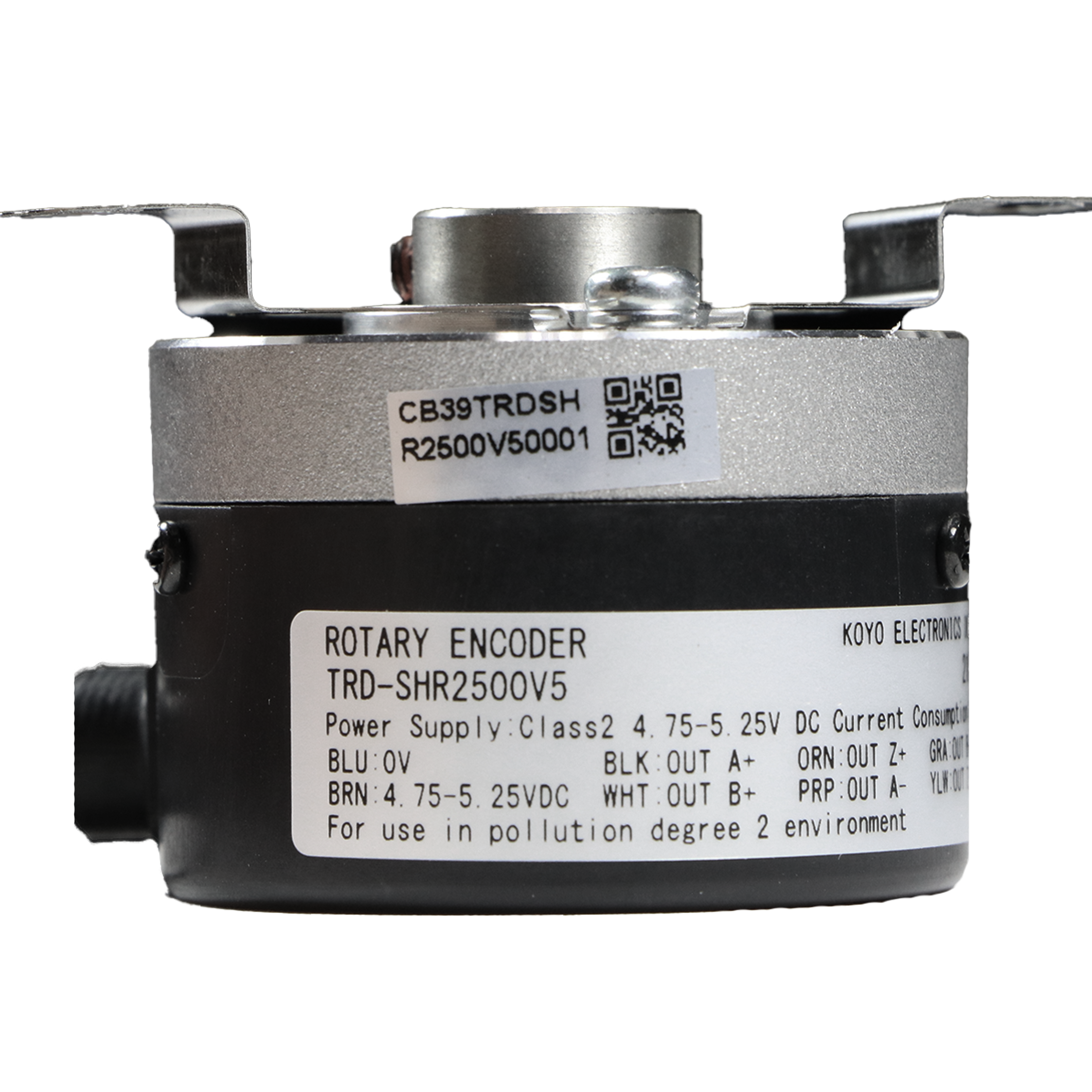

TRD-SHR2500V
共同規格
標準出線長度：1M
彈簧片孔距選擇：
0→Ø40 mm
5→Ø45 mm
NTD 3,490
產品介紹
★薄型設計 ★IP50防塵型
★符合標準UL / CE ★空心軸型
‧ 體積小且有3600P/R
‧ 多種輸出型態
‧ 支援孔距Ø30/Ø28
‧ 軸內徑：Ø8
‧ 使用溫度為-10~+80°C
‧ 外徑：Ø38/高度：26mm
‧ 彈簧片孔距：Ø45/Ø40
類型
|
增量型
|
額定電壓
|
A: DC 4.5~26.4V
C: DC 10.8~26.4V
DC 4.75~5.25V
|
輸出類型
|
A : NPN開集極
C : 圖騰柱
V : 線驅動
|
解析度
|
10、20、30、40、50、60
100、200、240、250、300、360
400、500、512、600、800、1000
1024、1200、2000、2400、2500、3600
|
軸類型
|
中空型
|
軸內徑
|
8mm
|
應答頻率
|
A: 200 KHZ
C: 100 KHZ
V: 200 KHZ
|
容許最高轉速
|
6000min-1
|
支援孔距
|
Ø30/Ø28
|
體積
|
外徑：Ø38
高度：26mm
|
IP等級
|
IP50
|
彈簧片孔距
|
Ø45/Ø40
|
